KAPLAN

KAPLAN

Le sue particolari pale sono studiate per ottenere la massima produzione energetica

La turbina idraulica Kaplan, ideata nel 1913 da Viktor Kaplan, è considerata una turbina a reazione il cui più grande vantaggio e peculiarità è quello di poter cambiare l’angolazione delle proprie pale in base alla portata d’acqua, rendendola estremamente versatile.

Questa tipologia di turbine può operare sia in orizzontale che in verticale. È considerata una girante assiale, in quanto l’acqua attraversa la turbina in direzione assiale rispetto all’asse di rotazione della girante.

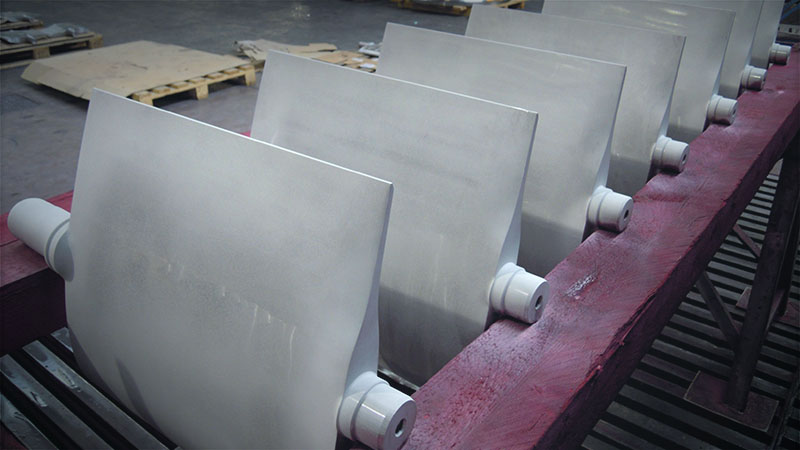

Il funzionamento è semplice: l’acqua entra nella turbina radialmente attraverso delle pale direttrici che indirizzano il fluido all’interno della girante nell’angolatura che garantisce la maggiore efficienza.

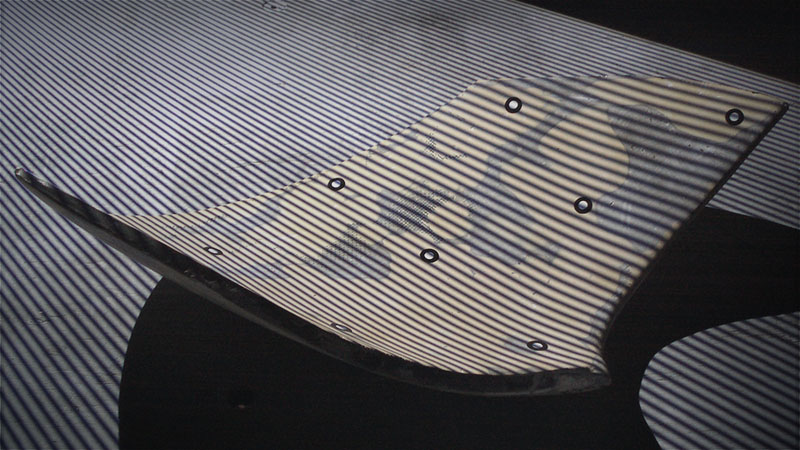

Le Turbine di nostra produzione si distinguono soprattutto per una caratteristica: precisione. Questo è per noi il fattore principale e lo dimostriamo con i nostri report di controllo 3D, che accompagnano tutte le giranti che realizziamo. All’occorrenza, se necessario, possiamo fornire per ogni turbina il proprio kit di sagome per il controllo dimensionale.

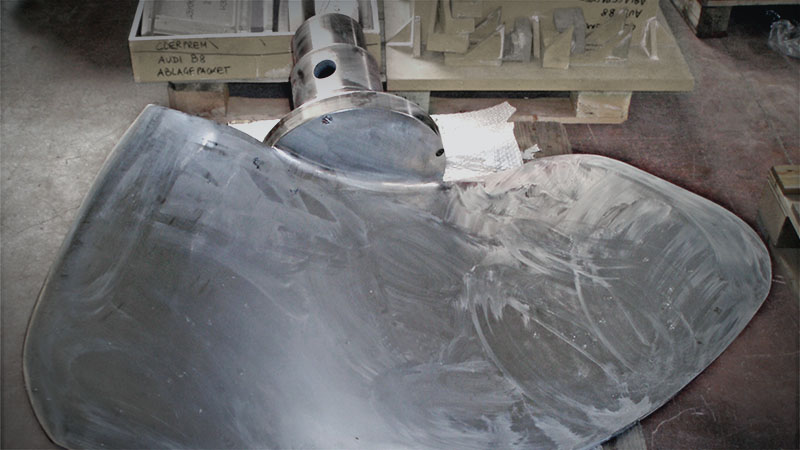

Curata nei minimi dettagli per raggiungere la massima efficienza possibile, le nostre pale Kaplan vengono prodotte sia partendo da un blocco singolo d’acciaio sia da fusione. Analizziamo i nostri prodotti con precisione durante tutte le fasi produttive, dalla materia prima fino al prodotto finito assicurandone la qualità attraverso tecnologie di controllo dimensionale 3D.

All’occorrenza possiamo fornire turbine idrauliche con rivestimento superficiale (carburo di tungsteno) che aumenta in maniera considerevole la durezza superficiale delle parti soggette ad usura.

I materiali solitamente utilizzati sono 1.4313 o 1.4417, prodotti esclusivamente in Europa e con le classi di accettabilità più severe.

Nel caso in cui le pale Kaplan debbano essere trasportate via aerea o via mare, possiamo predisporre l’imballo più idoneo con relativi trattamenti anti-ossidazione.

Ad oggi, abbiamo un portfolio di più di 300 pale Kaplan prodotte.

from

1200

mm

to

1800

mm

max

10

ton

QUALITÀ GARANTITA

NON DESTRUCTIVE TESTING

Su ogni turbina realizzata Elledi attua l’NDT: un insieme di tecniche di analisi e test che permettono di controllare la struttura interna, l’integrità, i difetti di saldatura e le fessure in superficie di un prodotto.

BILANCIATURA STATICA E DINAMICA

La simmetria è essenziale in una turbina, perciò testiamo ogni pezzo da ferma e in moto per evidenziare qualsiasi distribuzione di peso incorretta e se necessario interveniamo per correggerla.

FINITURA

SALDATURA

Le superfici vengono rifinite e appiattite tramite fresatura, per poi passare alla saldatura, effettuata dai nostri operatori.

TRATTAMENTI TERMICI

in caso ci sia necessità che vengano svolti dei trattamenti termici affidiamo il lavoro a  partner certificati esterni.

LUCIDATURA

Tutte le superfici lavorate con macchinari CNC vengono lucidate per garantire una qualità impeccabile.
